集塵機 シンターラメラーフィルタ®
高い捕集効率を誇り、生産ラインの安定操業を支える
粉体特性の難しい現場でも安定した性能を発揮し、トラブルやメンテナンス負荷を大幅に削減します。
製品展開

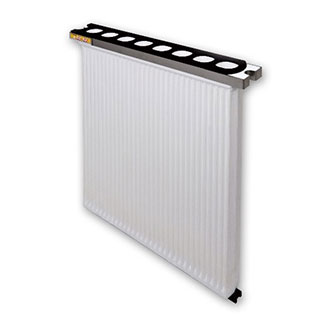

フィルタエレメントは耐熱温度（70℃、110℃、160℃）によって3種類をラインナップ。
また、サイズは4種類、様々な用途に対応します。
製品の特長
極めて高い捕集効率

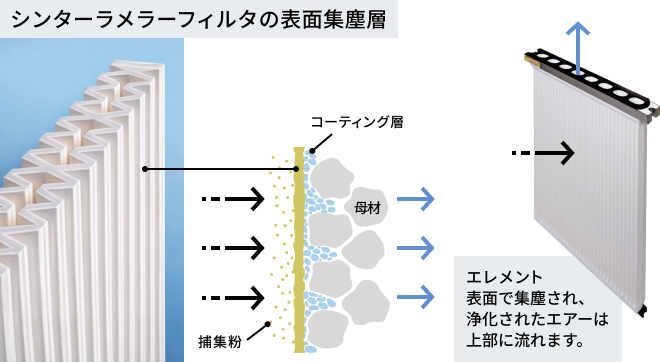

母材を樹脂焼結体で構成し、さらに表面をコーティングすることで、表面捕集による極めて高い捕集効率を実現。
捕集粉が内部に入り込みにくく、目詰まりを軽減できます。また、後段機器の保護にも効果的です。
圧力損失の変化が少ない
捕集粉はフィルタエレメント表面で捕集され、剥離性が高いため、払落し効率が非常に良好。圧力損失の経時変化が少なく、安定した操業が可能です。
強い自己保持力と高い耐久性
フィルタエレメント本体の剛性が高く、非常に硬く丈夫なため、破損リスクが少なく長寿命。フィルタエレメント内部に捕集粉を流入させないことからも、長期間の使用に耐えることが可能です。
様々な粉粒体に対応可能
従来バグフィルタでは難しかった潮解性のある粉体、湿気の多い粉、微粉、磨耗性が大きい粉など、多様な粉体特性に対応可能です。
設置の省スペースを実現
ラメラー(波型)構造により、従来バグフィルタと同等のろ過面積において、1/2～1/6の省スペース化が可能です。設置スペースが限られた環境でも導入できる可能性があります。

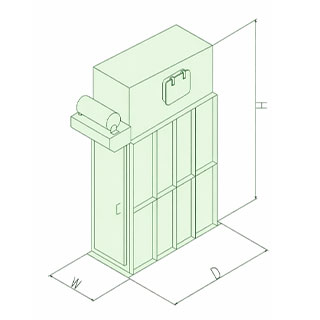

仕様表
| 型式 | 大きさ（mm） | ろ過面積 | エレメント枚数 | 重量 | ||
|---|---|---|---|---|---|---|
| W | D | H | （m2） | （枚） | （kg） | |
| HSL-450-8/8-K | 700 | 700 | 1,100 | 9.6 | 8 | 300 |
| HSL-900-8/8-K | 1,560 | 20 | 400 | |||
| HSL-900-8/18-K | 1,500 | 1,850 | 44 | 900 | ||
| HSL-1500-8/18-K | 2,456 | 72 | 1,000 | |||
| HSL-1500-16/18-K | 1,400 | 144 | 16 | 1,650 | ||
| HSL-1500-24/18-K | 2,100 | 216 | 24 | 2,320 | ||
※その他の製品ラインナップにつきましてもご案内可能です。詳細はお問い合わせください。
納入実績
| 業界 | 用途 |
|---|---|
| 先端材料 | 液晶パネル材料 |
| 電池材料（マンガン、セリウム、正極材、負極材） | |
| 酸化チタン、吸水ポリマ、酸化ウラン | |
| 鉄鋼 | 製銑工程、製鋼工程、圧延工程 |
| 鉱業 | コンベヤジャンクション |
| 破砕機、振動篩 | |
| 生石灰・消石灰製造工程 | |
| 化学 | トナー、酸化ニッケル、シリカ、シリコン |
| 水酸化アルミ、カーボン、肥料 | |
| 飼料 | 微量原料切込工程、タンカル受入工程、原料受入工程 他 |
| その他 | 製紙、古紙リサイクル、塗装、セメント、砕石、ゴム、医薬 |
