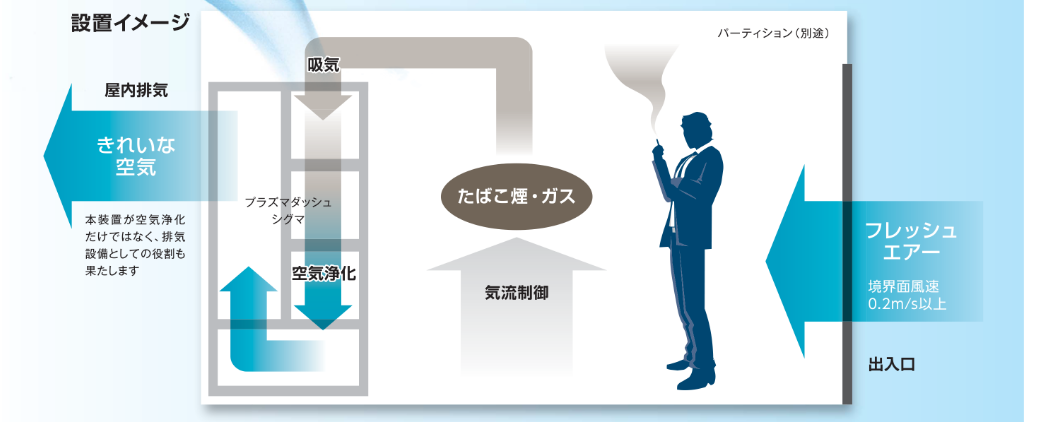

本装置＋パーティション（別途）で快適分煙
優れた空気浄化性能
フィルター
高性能フィルターにより、タール・ニコチンなどの粒子状物質を除去。
プラズマ発生装置
プラズマ発生装置内では、電子が高速で運動し臭い成分に衝突し分解。また電子は空気分子とも衝突し酸素ラジカルを生成。酸素ラジカルは臭い成分と結合（酸化）し、それぞれを分解。
触媒
触媒で臭い成分を吸着し酸素ラジカルでの酸化分解を促進。 最終的にきれいな空気として排出。
- ★全揮発性有機化合物除去率95パーセント以上
- ★排気粉塵濃度 0.015mg/m3以下
- ★ブース出入口の境界面風速0.2m/s以上を確保
3つの組み合わせで、たばこの煙をクリーンに浄化し、プラズマ脱臭技術で大幅に臭気を低減。
従来の分煙機では除去できなかった、アレルゲン除去や除菌にも効果を発揮します。
タバコの臭い成分を99%除去
プラズマ発生装置と触媒でアンモニア・タール・アセトアルデヒドなどの成分を除去します。
タールやニコチンなどの汚れ成分を
99%以上削除
高性能な集塵機能で成分をキャッチし削除します。
PM2.5に対応
タバコの成分だけでなく大気を汚染する微小粒子状物質も除去します。
花粉も99％除去
室内の空気をミクロ単位でクリーンにします。
除菌にも有効
バクテリヤ、カビ、微細なウィルスにプラズマダッシュシグマの技術が有効に作用し、除去効果を発揮します。
ウイルス対策にも効果を発揮
搭載フィルタを「殺菌酵素フィルタ」（オプション）に変更することによりウィルス除去にも対応可能
ウィルスが12時間で99％除去
実証データ〈 (一財) 北里環境科学センター実施 〉
左図グラフは試験ウィルスとして大腸菌ファージ QB（擬似例：インフルエンザウィルス）を使用した結果です。
喫煙室を想定した空間でも効果が持続することを確認しています。
※目標値：JIS Z 2801より99％除去（24h以内）
用途例
オフィスの空きスペースや店舗の
一部に喫煙室を作りたい
ブースは置き型なので
ニーズに合わせて変更が可能
出入口境界面風速 0.2m/s 以上を確保
ブースにドアの設置は必要なし
※改正健康増進法に準拠した数値です。
人感センサーで自動運転し
省エネ設計
脱臭機本体はパッケージ式自立型で
ダクトは必要なし
100V 電源コンセント一つで可動
※アース付きコンセント
既存の喫煙室や空き室を快適な
環境の喫煙室にしたい
スプリンクラーがある場所でも
設置可能
既存の排出口と接続したり、屋外に排出する場合も排出。空気はクリーンなので周囲とのトラブル対策に効果的
本体を既存の喫煙室に置くだけで設置完了。特別な工事は不要
浄化した空気を屋内に排出する循環仕様で喫煙室内は、常に綺麗な空気環境
感染予防のために、ソーシャルディスタンスに
配慮したパッケージブースもご用意！
灰皿を壁側に配置し仕切り板を設けるなど、人同士が向き合うことを避け、密集状態を作らない様に設計されています。喫煙ブースの大きさ・外観も様々なロケーションに合わせてカスタマイズ可能です。
既存施設用密集対策品もございます。
防火仕様の素材を使用した既存施設用の間仕切りです。喫煙者同士が対面にならないように灰皿を設置し、携帯使用時も利用者の煙が他の利用者に届かない工夫がなされています。
キャスター付きのため、設置のための工事が不要で、不要になればすぐに撤去することも可能です。また、簡単に定員を増やすことも可能です。
喫煙室のお悩みに様々なロケーションに合わせた
カスタマイズが可能です。
- 装置本体の高さの変更可能（高さ2,100mm または1,900mm）
- 喫煙ブースの大きさ・外観はカスタマイズ可能
- 外部信号との連動など、ご要望に応じたプログラム変更が可能
製品情報
メンテナンス項目
プラズマダッシュシグマは保守メンテナンスが必要です。全国メンテナンス対応（一部地区を除く）
定期的な点検整備を行うことで、性能を維持しトラブルを未然に防ぐことができます。
たばこ負荷 6000～9000 本の範囲でメンテナンスを推奨（消耗部品の交換）
使用開始約 1カ月後に負荷状況確認後、正式メンテナンスプランをご提案いたします。
| メンテナンス項目 | 3カ月後 | 6カ月後 | 9カ月後 | 12カ月後 |
|---|---|---|---|---|
| プレフィルター交換 | ◯ | ◯ | ◯ | ◯ |
| 高性能フィルター交換 | ◯ | |||
| 触媒交換 | ◯ | |||
| プラズマ発生装置交換 | ◯ | ◯ | ◯ | ◯ |
サイズ・各部名称
プラズマダッシュシグマ仕様
| 本体形状 | 床置き型 |
|---|---|
| 外形寸法 | 高さ 2100 × 幅 900 × 奥行き 450mm |
| 重量 | 185kg |
| 本体構造 | プラズマ発生装置 プラズマ用電源 プレフィルタ 高性能フィルタ 触媒 ファン ケーシング |
| 風量 | 20m3/min |
| 喫煙室容積 | 約 13～29m3 4～8 人喫煙（目安値） |
| 電源 | AC100V（50/60Hz） |
| 電力 | 400W |
喫煙室用プラズマ脱臭機
プラズマダッシュ シグマ
PDFダウンロード
循環タイプの小型機「プラズマダッシュコンパクト」もございます。
プラズマダッシュコンパクト仕様
| 本体形状 | カウンター型 |
|---|---|
| 外形寸法 | 高さ1105 × 幅600 × 奥行き348mm |
| 重量 | 58Kg |
| 処理風量 | 静音運転モード7.5m3/min 強運転モード10m3/min |
| 集塵効率 | 99%以上 |
| 標準適用床面積 | 5〜10m2 |
| 電源 | AC100V（50/60Hz） |
| 電力 | 100W |
喫煙室用プラズマ脱臭機
プラズマダッシュ コンパクト
PDFダウンロード
お問い合わせフォーム、またはお電話にてお問い合わせください。 疑問点はお気軽にご相談下さい。
まずは現地調査をさせていただきます。ヒアリングを行い、お客様のご要望に合わせた適切なご提案をいたします。
お見積・ご注文後、納品となります。
アフターサービスについてもご案内いたします。
